產品介紹
一、特性及應用
本風機是適用于配有省煤器(預熱器)和消煙除塵裝置的0.5~ 35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250℃。
在引風機前必須加裝效率不低于85%的除塵裝置，降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低了煙塵對風機的磨損，有利提高風機的使用壽命。
二、型式
(1 )該風機制成單吸入，機號有NO.4、NO.4.5、 NO.5、 NO.5.6、 NO.6.3、 NO.7.1、NO.8、NO.9、NO.10、 NO.11.2、 NO.12.5、NO.14、 NO.16十三種。
(2)引風機又可制成右旋或左旋兩種形式。
三、結構
風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
(1 )葉輪:采用Q345 ( 16Mn )的長短相間前向彎曲葉片，葉輪成型后經靜、動平衡校正，因此運行平穩可靠。
(2)機殼:采用碳鋼焊接制作，在蝸板上開有清灰門，便于清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
(3)進風口:制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
(4)傳動組:傳動部分由主軸、水冷軸承箱、聯軸器等組成。主軸由優質鋼制成，采用滾動軸承、軸承箱有整體式和部分式兩種形式，6.3以下采用整體式軸承箱; 7.1以上采用部分式軸承箱，兩種軸承箱均需通冷卻水，耗水量因工作溫度和環境溫度的不同而異，一般按0.5~1m³/h考慮。
軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。
(5)調節門:用來調節風機流量大小的裝置，調節門葉片為花瓣形，軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便，調節范圍由90° (全閉)到0° (全開)，調節門的扳把位置從進風口方向看，在右側對右旋轉風機扳把從下往上推是全閉到全開方向;對左旋轉風機，扳把從上往下拉是由全閉到全開方向，為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫(260°C)膨潤土脂，使風機在高溫運轉時仍能保證潤滑作用。
四、訂貨須知
訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向以及電動機型號、功率、轉速等。
本風機是適用于配有省煤器(預熱器)和消煙除塵裝置的0.5~ 35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250℃。
在引風機前必須加裝效率不低于85%的除塵裝置，降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低了煙塵對風機的磨損，有利提高風機的使用壽命。
二、型式
(1 )該風機制成單吸入，機號有NO.4、NO.4.5、 NO.5、 NO.5.6、 NO.6.3、 NO.7.1、NO.8、NO.9、NO.10、 NO.11.2、 NO.12.5、NO.14、 NO.16十三種。
(2)引風機又可制成右旋或左旋兩種形式。
三、結構
風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
(1 )葉輪:采用Q345 ( 16Mn )的長短相間前向彎曲葉片，葉輪成型后經靜、動平衡校正，因此運行平穩可靠。
(2)機殼:采用碳鋼焊接制作，在蝸板上開有清灰門，便于清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
(3)進風口:制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
(4)傳動組:傳動部分由主軸、水冷軸承箱、聯軸器等組成。主軸由優質鋼制成，采用滾動軸承、軸承箱有整體式和部分式兩種形式，6.3以下采用整體式軸承箱; 7.1以上采用部分式軸承箱，兩種軸承箱均需通冷卻水，耗水量因工作溫度和環境溫度的不同而異，一般按0.5~1m³/h考慮。
軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46,加入油量按油位標志的要求。
(5)調節門:用來調節風機流量大小的裝置，調節門葉片為花瓣形，軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便，調節范圍由90° (全閉)到0° (全開)，調節門的扳把位置從進風口方向看，在右側對右旋轉風機扳把從下往上推是全閉到全開方向;對左旋轉風機，扳把從上往下拉是由全閉到全開方向，為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫(260°C)膨潤土脂，使風機在高溫運轉時仍能保證潤滑作用。
四、訂貨須知
訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向以及電動機型號、功率、轉速等。

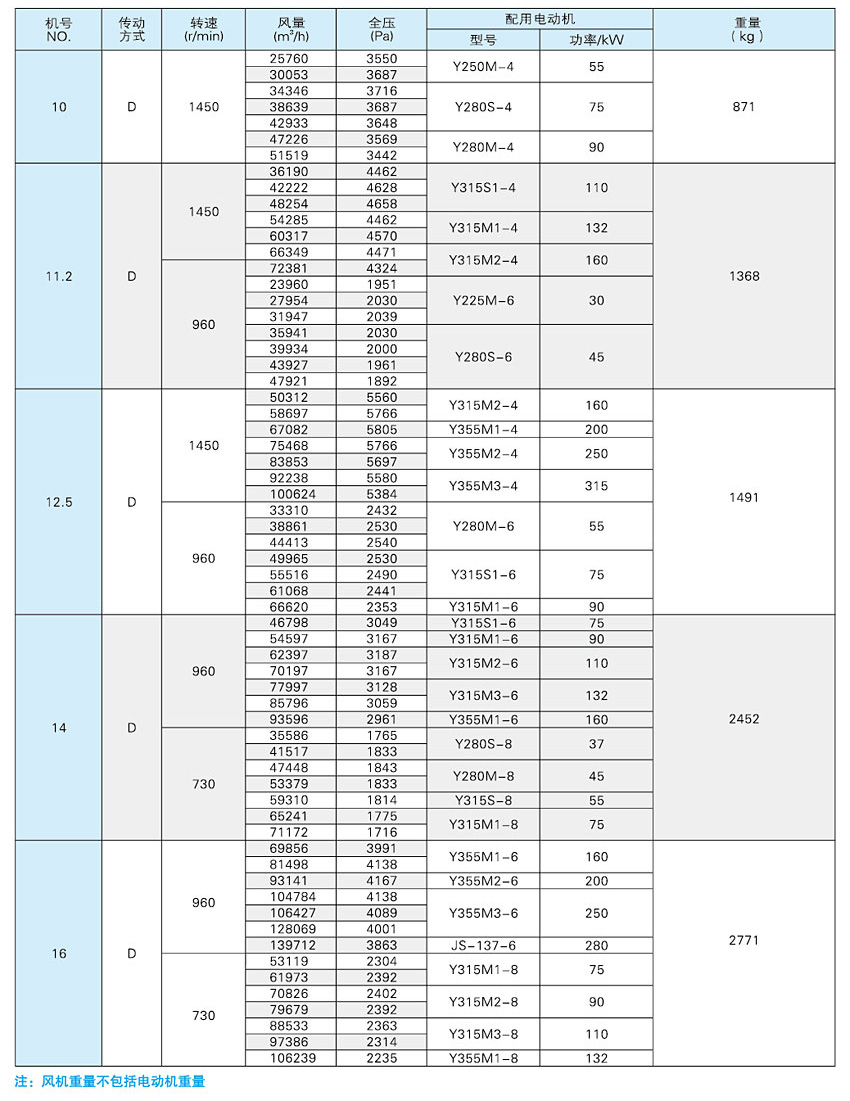

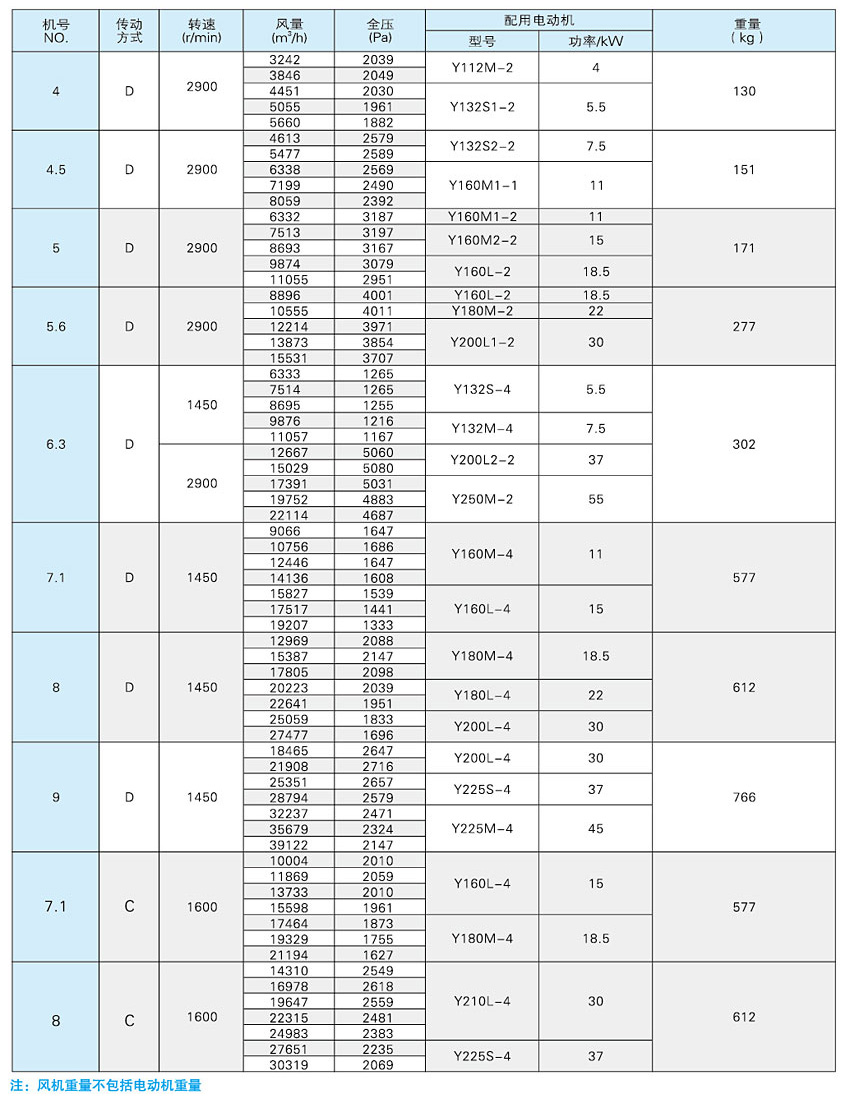

技術參數
